HD型浓相气力输送发送器系列为引进瑞典菲达公司、澳大利亚AB公司先进技术,适用于电厂粉煤灰、炉底渣、石灰石粉及水泥、水泥生料、矿粉、粮食等粒状物 料的输送。
HD型浓相气力输送发送器与同类产品及机械输送相比较,具有以下优点:
1、灰气比(混合比)高,输灰管长度在200米内可达1:40—50以上。
2、工作压力低(一般在0.1-0.2MPa)流速低。在提高输送效率的同时,有效地减少了管道的磨损,降低了压缩空气耗量。
3、自动化程度高,操作简单灵活,利用PLC控制对整个输送过程实行全自动控制。
4、关键部件,如进料阀、发送器体、控制元件等寿命长,且按通用规范设计、互换性、通用性强。料位计、压力变送器、电磁阀等主要元器件都采用进口件。
5、输送管路布置灵活,能方便地实行集中、分散、大高度、长距离输送。
6、由于在密封管道中输送物料,可严格保证物料品质,使其不受潮、无粉尘污染、不受各种气候影响,有利子生产和环境保护。

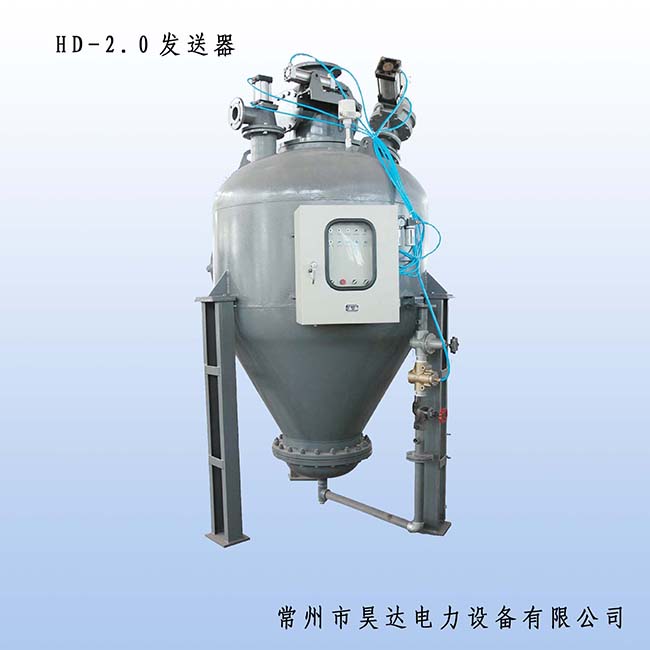

HD型浓相气力输送发送器主要技术参数
型号/参数 | HD0.6 | HD1.0 | HD1.5 | HD2.0 | HD2.5 | HD3.0 | HD5.0 |
发送器内径(mm) | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 2000 |
总容积(m3) | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 5.0 |
配用输送管径(mm) | DN80 | DN100-125 | DN100-150 | ||||
使用温度(℃) | ≤200 | ||||||
输送距离(m) | >1200 | ||||||
设计压力(MPa) | 0.78 | ||||||
主要材质 | Q235-B |

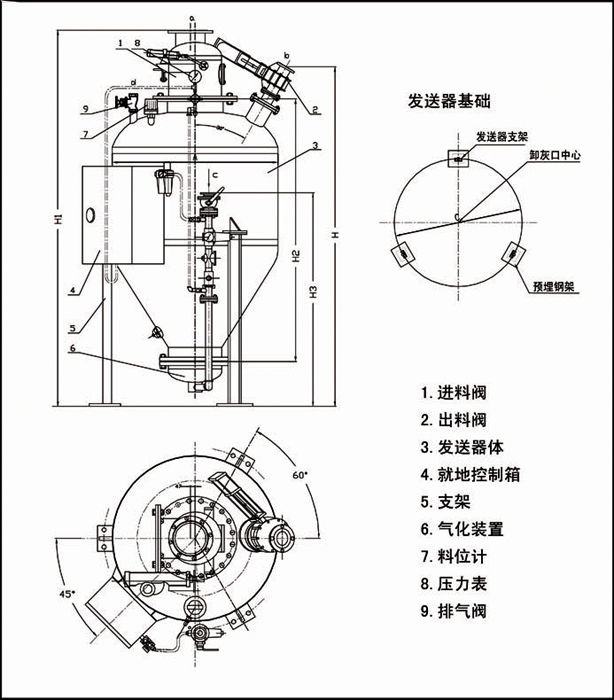

HD-2.0型浓相气力输送发送器外形图
设备外形尺寸及接口尺寸表
型号/参数 | HD-0.6 | HD-1.0 | HD-1.5 | HD-2.0 | HD-2.5 | HD-3.0 | HD-5.0 |
A | ф816 | ф1020 | ф1220 | ф1420 | ф1420 | ф1624 | ф1028 |
B | M20X400 | M20X400 | M20X400 | M20X400 | M20X400 | M20X400 | M30X500 |
C | ф780 | ф1150 | ф1350 | ф1550 | ф1550 | ф1600 | ф2000 |
H | 2715 | 2900 | 3165 | 3315 | 3510 | 3760 | 4265 |
H1 | 2165 | 2415 | 2640 | 2700 | 2835 | 3120 | 3460 |
H2 | 1560 | 1710 | 1990 | 2002 | 2002 | 2300 | 2700 |
H3 | 1810 | 1980 | 1895 | 2000 | 2000 | 2260 | 2260 |
R | 360 | 395 | 430 | 450 | 450 | 500 | 550 |
a | DN200.PN1.0 | ||||||
b | DN80 | DN40 | DN40 | DN40 | DN40 | DN40 | DN40 |
c | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 |
